视觉定位激光打标机原理与技术解析

一、系统组成与工作原理

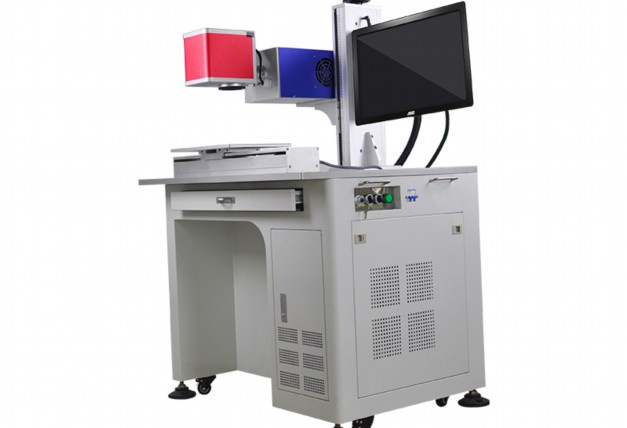

视觉定位激光打标机是一种融合机器视觉与激光加工技术的高精度自动化设备，其核心原理是通过图像识别技术实现目标物体的精确定位，再由激光器完成标记加工。系统主要由三部分构成：

1. 视觉定位系统

– 采用高分辨率工业相机（CCD/CMOS）捕捉工件图像

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看– 内置环形光源或同轴光源确保成像质量

– 图像处理算法完成特征识别与坐标标定

2. 激光打标系统

– 光纤/CO2/紫外激光器（功率10W-100W）

– 振镜扫描系统控制激光焦点移动

– 场镜组调节光斑尺寸（0.01-0.5mm）

3. 运动控制系统

– 伺服电机驱动XYZ三轴移动平台

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看– 实时坐标转换算法（图像坐标→机械坐标）

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看– 闭环反馈确保定位精度±0.01mm

二、关键技术实现流程

1. 图像采集与预处理

通过多角度光源组合消除反光干扰，采用高斯滤波和直方图均衡化算法增强图像对比度。典型分辨率可达500万像素，单帧处理时间<50ms。 2. 特征定位算法 运用SIFT/SURF特征点检测技术，结合模板匹配（归一化互相关法）实现目标识别。通过Hough变换检测边缘轮廓，定位精度可达0.005mm。 3. 坐标转换校准 建立相机坐标系与机械坐标系的映射关系，采用仿射变换矩阵进行非线性校正。通过九点标定法消除镜头畸变，转换误差控制在3μm以内。 4. 动态补偿机制 集成实时位置传感器（编码器分辨率0.1μm），根据工件位移自动调整激光路径。温度补偿模块可消除热变形影响，确保连续加工稳定性。 三、技术优势与应用场景 1. 核心优势 - 实现±5μm级重复定位精度 - 支持多品种小批量柔性生产 - 加工速度达10000mm/s - 兼容金属/塑料/陶瓷等材料 2. 典型应用领域 - 电子元件：PCB板二维码雕刻 - 精密模具：序号码自动标刻 - 医疗器械：UDI唯一标识打标 - 汽车零部件：VIN码动态追踪 四、发展趋势 随着深度学习算法的应用，新一代设备正朝着智能化方向发展。通过YOLO目标检测模型，识别准确率提升至99.8%；结合数字孪生技术，可实现虚拟调试与工艺优化。工业4.0环境下，设备通过OPC UA协议与MES系统集成，构建全自动化产线。 该技术将机器视觉的定位能力与激光加工的高效特性相结合，在微米级精密制造领域具有不可替代的优势，持续推动智能制造向更高精度、更强适应性方向发展。

视觉打标机操作与保养规程

一、目的

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看规范视觉打标机的操作流程及日常维护要求，确保设备安全运行，延长使用寿命，保障产品质量与操作人员安全。

二、适用范围

适用于全自动/半自动视觉定位激光打标机的操作、维护及故障处理。

三、安全须知

1. 操作人员须经专业培训并考核合格后方可上岗

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看2. 作业时需佩戴防护眼镜，禁止裸眼直视激光束

3. 设备运行时禁止打开防护罩或触摸运动部件

4. 紧急情况下立即按下急停按钮并切断电源

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看5. 工作区域保持干燥通风，禁止存放易燃易爆物品

四、操作流程

（一）开机准备

1. 检查设备电源线、接地线连接状态

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看2. 确认冷水机水位在MAX-MIN标线之间

3. 清洁工作台面及光学镜头，去除粉尘杂质

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看4. 检查气源压力（0.5-0.7MPa）是否正常

（二）系统启动

1. 开启总电源开关

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看2. 启动计算机及控制软件

3. 预热激光器（按设备说明书要求时长）

4. 执行设备自检程序

（三）参数设置

1. 导入产品CAD图纸或模板文件

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看2. 设置激光功率（建议初始值40-60%）

3. 调整扫描速度（300-1000mm/s）

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看4. 设定打标频率（20-80kHz）

5. 校准视觉定位系统（CCD对焦精度±0.01mm）

（四）工件装夹

1. 使用专用治具固定工件，平面度误差≤0.1mm

2. 确保工件表面清洁无油污

3. 确认定位基准面与程序设定一致

（五）启动打标

1. 执行视觉定位校准（重复定位精度≤±0.02mm）

2. 进行样品试打并检测质量

3. 批量生产时每30件抽检1次

4. 异常报警立即停机检查

（六）关机程序

1. 关闭激光电源

2. 退出控制软件并关闭计算机

3. 切断主电源

4. 清洁工作区域并填写运行记录

五、保养维护

（一）日常保养

1. 用无水酒精清洁光学镜片（单向擦拭）

2. 清理导轨及丝杠残留物

3. 检查各连接线缆状态

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看4. 排空空气过滤器积水

（二）周保养

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看1. 给直线导轨添加专用润滑脂（ISO VG32）

2. 校准激光光路系统

3. 检测冷水机水质（电导率≤20μS/cm）

4. 备份系统参数及程序文件

（三）月保养

1. 检查激光器输出功率衰减情况

2. 清洁散热风扇滤网

3. 检测接地电阻（≤4Ω）

4. 紧固各机械连接部件

（四）年度维护

由专业工程师进行：

1. 更换冷却循环水

2. 检测激光器寿命

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看3. 校准运动系统精度

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看4. 更新控制软件版本

六、常见故障处理

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看1. 定位偏差：重新标定视觉系统，检查治具精度

2. 打标模糊：清洁聚焦镜，调整离焦量±0.5mm

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看3. 功率下降：检测激光器寿命，清洁光路系统

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看4. 系统死机：重启控制器，检查散热系统

七、记录管理

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看1. 完整填写《设备运行日志》

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看2. 保存维护保养记录3年以上

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看3. 重大故障建立专项维修档案

本规程应根据设备升级情况及时修订，操作人员需定期参加复训。设备连续运行时间不得超过8小时，环境温度应控制在15-30℃，湿度≤70%RH。

激光打标机定位技巧详解

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看激光打标机的精准定位是确保加工质量的核心环节。无论是金属标刻、塑料蚀刻还是陶瓷标记，定位偏差超过0.1mm就可能影响成品效果。本文将系统解析激光设备的定位优化方案，涵盖机械调试、软件配置和操作规范三大维度。

一、机械系统精准校准

1. 光路校准流程

使用校准靶纸进行激光光斑调试，确保激光束与振镜中心轴重合。建议采用”三点校准法”：在加工平面选取左上、右下、中心三个基准点，通过调整反射镜组使光斑偏差小于0.05mm。工业级设备应配备激光干涉仪，定期检测光路偏移量。

2. 焦距动态补偿

针对曲面工件，建议采用Z轴自动调焦系统。当加工高度变化超过±5mm时，需重新计算焦平面位置。例如在圆柱体表面打标时，可采用旋转夹具配合实时高度传感器，实现动态焦距补偿。

二、软件参数优化设置

1. 坐标系匹配

导入CAD图纸时需确保设计原点与机械原点一致。建议采用”三点定位法”：在工件表面标记三个参考点，通过软件自动对齐坐标系。对于批量加工，建议建立工件定位数据库，存储不同型号的坐标参数。

2. 定位补偿算法

当加工速度超过8000mm/s时，需启用轨迹预测补偿功能。在参数设置中调整”提前量”参数，建议设置为速度值的0.3%-0.5%。例如10m/s速度下，提前量应设定为30-50μm。

三、实操定位技巧

1. 辅助定位系统应用

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看（1）红光预览定位：开启辅助红光，通过十字线校准加工位置，适用于平面工件粗定位

（2）CCD视觉定位：搭配500万像素工业相机，可实现±0.02mm的定位精度

豆传媒剧在线mv在线观看-传媒剧在线mv入口-9传媒剧在线mv在线看-豆传媒剧mv入口在线看-豆传媒剧在线观看免费-爱豆传媒剧情在线观看（3）激光测距模块：在异形件加工时，通过非接触测距确定加工起始点
